Produkcja · Dostawa · Montaż · Serwis w całej Polsce
NIRWAG PREMIUM · 14 / 16 / 18 m

Wagi samochodowe 50 i 60 t — produkcja, montaż, legalizacja i serwis.

Produkujemy żelbetowe wagi samochodowe o zakresie Max 50 lub 60 t w wersji najazdowej i zagłębionej. Łączymy pomosty z betonu C40/50 W10 F150, przemysłową elektronikę Dini Argeo oraz sprawdzone układy czujników analogowych lub cyfrowych.

50 / 60 twarianty zakresu Max
20 kgtypowa działka
Klasa IIIhandlowa · legalizacja
14 / 16 / 18 mdługości platform
Żelbetowa waga samochodowa NIRWAG Premium
NIRWAG PREMIUMżelbet · elektronika · montaż · legalizacja · serwis
C40/50W10 · F150
NOWOŚĆ · STALOWA SERIA IRON

Do hali i pod zadaszenie.
Tylko 22 cm wysokości.

220mm
całkowitej wysokości

Obok żelbetowej serii Premium proponujemy stalową, dwutorową wagę IRON. Niski profil ułatwia zaplanowanie stanowiska w obiektach o ograniczonym prześwicie.

13,5 m / 60 t · 18 m / 60 lub 80 t · 22,5 m / 80 t
Stalowa niskoprofilowa waga samochodowa IRON z ciężarówką
Dobór obejmuje prześwit, posadzkę, najazdy i miejsce na ruch pojazdów.
DWA SPOSOBY ZABUDOWY

Najazdowa albo zagłębiona — osobno, bez mieszania wariantów.

Każdy typ ma własną podstronę, na której rozwijamy warianty montażu, przygotowanie terenu i zakres prac.

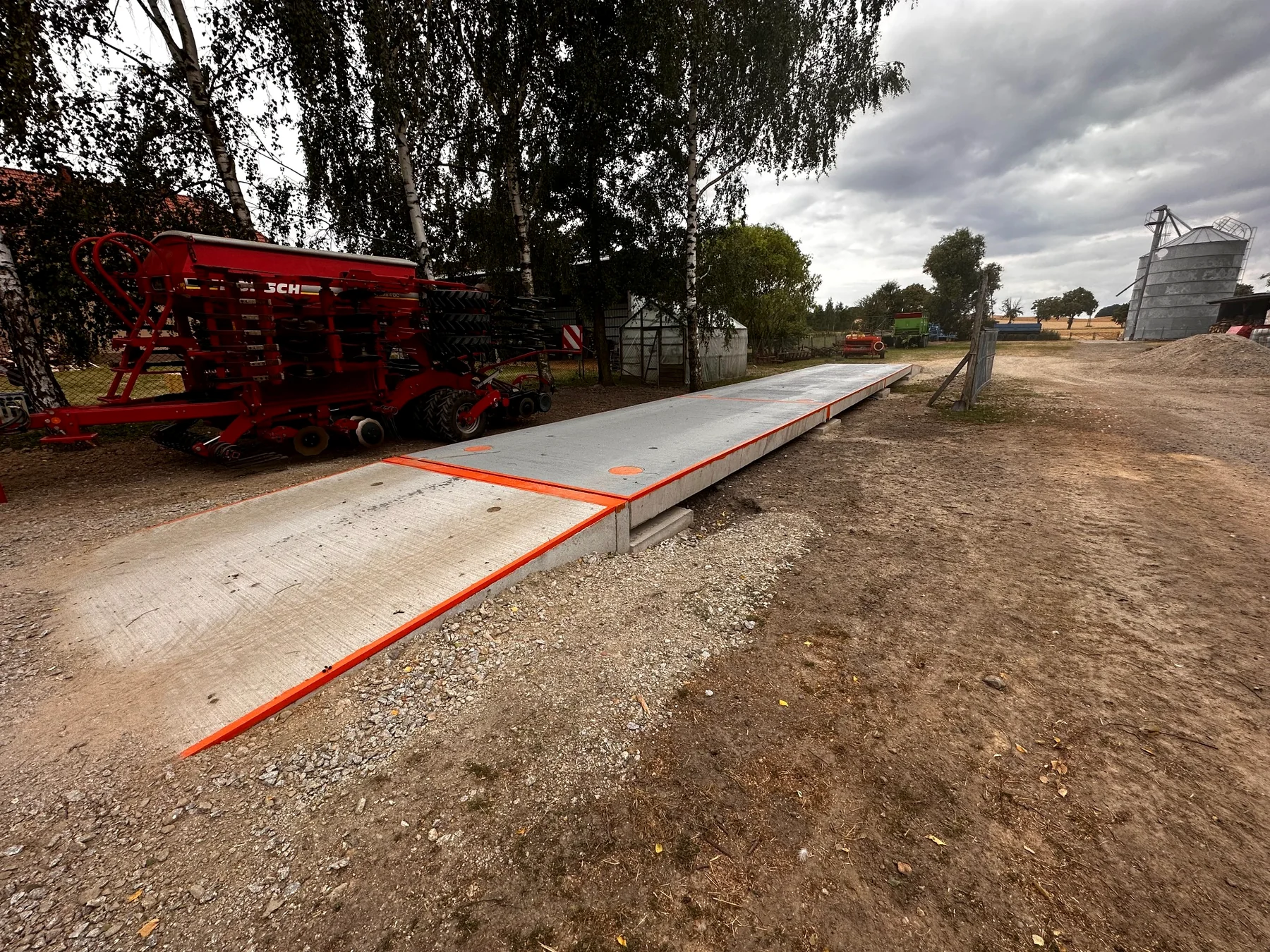

Najazdowa waga samochodowa NIRWAG na prefabrykatach01
NIRWAG PREMIUM N

Waga najazdowa

Pomost wyniesiony ponad poziom terenu. W wariancie przenośnym ustawiamy wagę na gotowych prefabrykatach i prefabrykowanych najazdach, bez trwałego związania konstrukcji z gruntem.

łatwy dostęp serwisowymożliwość relokacjigotowe najazdy
Przygotowanie podłoża nawet w 1 dzieńNa prośbę klienta NIRWAG może przejąć przygotowanie standardowego podłoża pod prefabrykaty — po wcześniejszej ocenie miejsca i potwierdzeniu zakresu.
Zobacz warianty wagi najazdowej

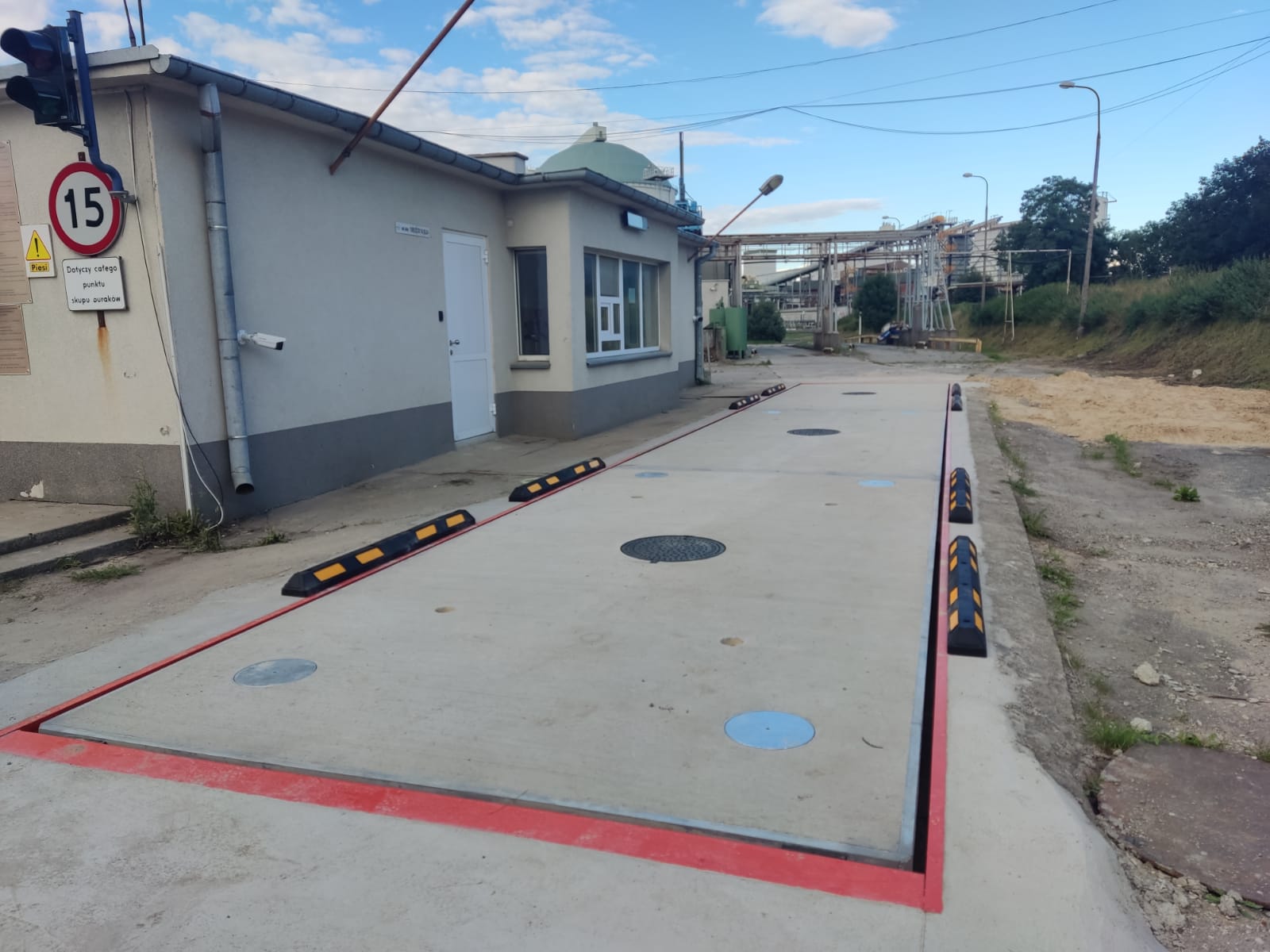

Zagłębiona waga samochodowa NIRWAG zlicowana z nawierzchnią02
NIRWAG PREMIUM Z

Waga zagłębiona

Pomost montowany w płytkiej niecce fundamentowej i zlicowany z nawierzchnią drogi. Brak najazdów czołowych ogranicza długość całego stanowiska i ułatwia wkomponowanie w istniejący układ drogowy.

pomost równo z drogąbrak najazdówwłazy rewizyjne
Oddzielna konfiguracja fundamentuNa podstronie wagi zagłębionej opisujemy osobno nieckę, odwodnienie, dostęp serwisowy i kolejne warianty montażu.
Zobacz wagę zagłębioną
KONSTRUKCJA ŻELBETOWA NIRWAG

C40/50 W10 F150 — beton dobrany do codziennego ruchu ciężkiego.

Pomost jest elementem roboczym wagi, a nie tylko „płytą z betonu”. Dlatego w konstrukcji Premium stosujemy beton mostowy C40/50 o podwyższonej odporności na wodę i mróz, na kruszywie granitowym, z rozbudowanym zbrojeniem stref podparcia.

C40/50klasa wytrzymałości betonu
W10podwyższona wodoszczelność
F150mrozoodporność
Ø20Ø12siatka Ø8układ zbrojenia stosowany w pomostach NIRWAG
H₂O

Mniejsza penetracja wody

Parametr W10 wspiera trwałość konstrukcji w warunkach okresowego zawilgocenia, mycia i pracy na zewnątrz.

−°C

Mróz i środki odladzające

F150 oraz klasy ekspozycji XD3/XF4 odpowiadają realnym warunkom zimowym: cykle mokro–sucho, mróz i sól drogowa.

↕

Ruch ciężki i ścieranie

Klasa XM2 i zbrojona konstrukcja są dobierane pod wieloletnią, powtarzalną eksploatację pojazdów ciężarowych.

IND

Środowisko przemysłowe

XC4 i XA1 opisują odporność na zmienne zawilgocenie oraz typowe oddziaływania chemiczne spotykane w zakładach i na placach.

XC4 · zmienne zawilgocenieXD3 · chlorki / sól drogowaXF4 · mróz + odladzanieXA1 · agresja chemicznaXM2 · ścieranie
ELEKTRONIKA I UKŁAD POMIAROWY

Od czujników analogowych z DFWX po układ cyfrowy Dini Argeo.

Standard konfigurujemy pod zastosowanie. Możemy zastosować sprawdzony układ analogowy albo zbudować wagę na cyfrowych czujnikach Dini Argeo.

KELI ZSFY-A 30 t analogowy czujnik tensometryczny
KELI · STANDARD ANALOGOWY

ZSFY-A 30 t

Kolumnowy analogowy czujnik tensometryczny przeznaczony m.in. do wag samochodowych. Typowa konfiguracja NIRWAG Premium wykorzystuje osiem punktów podparcia.

30 tnośność czujnika
C3klasa dokładności
IP68ochrona
2,0 mV/Vczułość
  • stal stopowa
  • certyfikacja OIML i CE
  • przewód 14 m w wersji 30 t
  • prosty, sprawdzony układ serwisowy
CYFROWY PREMIUMDini Argeo RCPTD 30 t cyfrowy czujnik kolumnowy
DINI ARGEO · SYSTEM CYFROWY

RCPTD 30 t · C4

Cyfrowy czujnik kolumnowy Dini Argeo do legalizowanych wag samochodowych. Każdy punkt podparcia wysyła dane po magistrali RS485, co daje większe możliwości diagnostyki i budowy systemu cyfrowego.

30 tnośność
C4klasa precyzji
RS485komunikacja cyfrowa
24 bitkonwersja
  • IP68 i stalowa konstrukcja z osłoną nierdzewną
  • rozdzielczość nominalna 60 000 d
  • błąd łączny deklarowany do ±0,01% FS
  • zakres pracy −30°C do +70°C
Ważne: RCPTD pracuje z dedykowaną elektroniką cyfrową Dini Argeo. Nie jest bezpośrednim zamiennikiem analogowych czujników podłączonych do DFWX.

Analogowy czy cyfrowy układ pomiarowy?

CechaKELI ZSFY-A + DFWXDini Argeo RCPTD + elektronika cyfrowa
Architekturasygnał analogowy z czujników do układu sumującego i miernikacyfrowa transmisja RS485 z każdego punktu podparcia
Klasa czujnikaC3C4
Serwissprawdzona, powszechna architekturarozszerzona diagnostyka cyfrowa
Dla kogowiększość standardowych wag 60 Mgklienci oczekujący systemu cyfrowego i rozbudowanej kontroli punktów pomiarowych
METROLOGIA PRAWNA · SERIA PREMIUM

III klasa dokładności — waga gotowa do rozliczeń handlowych.

Po montażu sama kalibracja nie kończy procesu. Waga przechodzi kolejny etap metrologiczny: legalizację / ocenę zgodności właściwą dla danego wdrożenia.

Stalowa seria IRON 220 mm ma odrębną konfigurację: jest dostarczana z fabryczną oceną zgodności CE-M w komplecie z miernikiem Dini Argeo. Zakres montażu i sprawdzeń ustalamy dla miejsca instalacji.

AUTOMATYZACJA

Waga może być początkiem kompletnego punktu ważenia.

DFWX i pozostałą elektronikę możemy połączyć z EASYWAG / WAGOMAT, kamerami ANPR, fotokomórkami, sygnalizacją, szlabanami i terminalem samoobsługowym.

Zobacz automatyzację
KOMPLETNA REALIZACJA · SERIA PREMIUM

Od przygotowania miejsca do pierwszego legalnego ważenia.

Zakres możemy rozszerzyć o przygotowanie podłoża, prefabrykaty, najazdy, automatykę i późniejszy serwis.

01Dobór

Typ wagi, długość 14/16/18 m, organizacja ruchu i wyposażenie.

02Podłoże / fundament

Dokumentacja i — w wybranym wariancie — przygotowanie podłoża przez NIRWAG.

03Dostawa

Pomosty, prefabrykaty, elektronika, czujniki i wyposażenie.

04Montaż

Ustawienie pomostów, regulacja mechaniki, okablowanie i konfiguracja.

05Kalibracja

Ustawienie wskazań, kontrola naroży, powtarzalności i całego zakresu pomiarowego.

06Legalizacja

III klasa handlowa; kontrola z użyciem wzorców dużej masy o udokumentowanej spójności pomiarowej.

07Serwis

Przeglądy, diagnostyka, naprawy i modernizacje przez cały okres pracy.

REALIZACJE NIRWAG · ZDJĘCIA Z TERENU

Sprawdź, jak nasze wagi wyglądają po montażu.

Przygotowaliśmy osobne galerie dla wariantu najazdowego, zagłębionego i procesu budowy stanowiska.

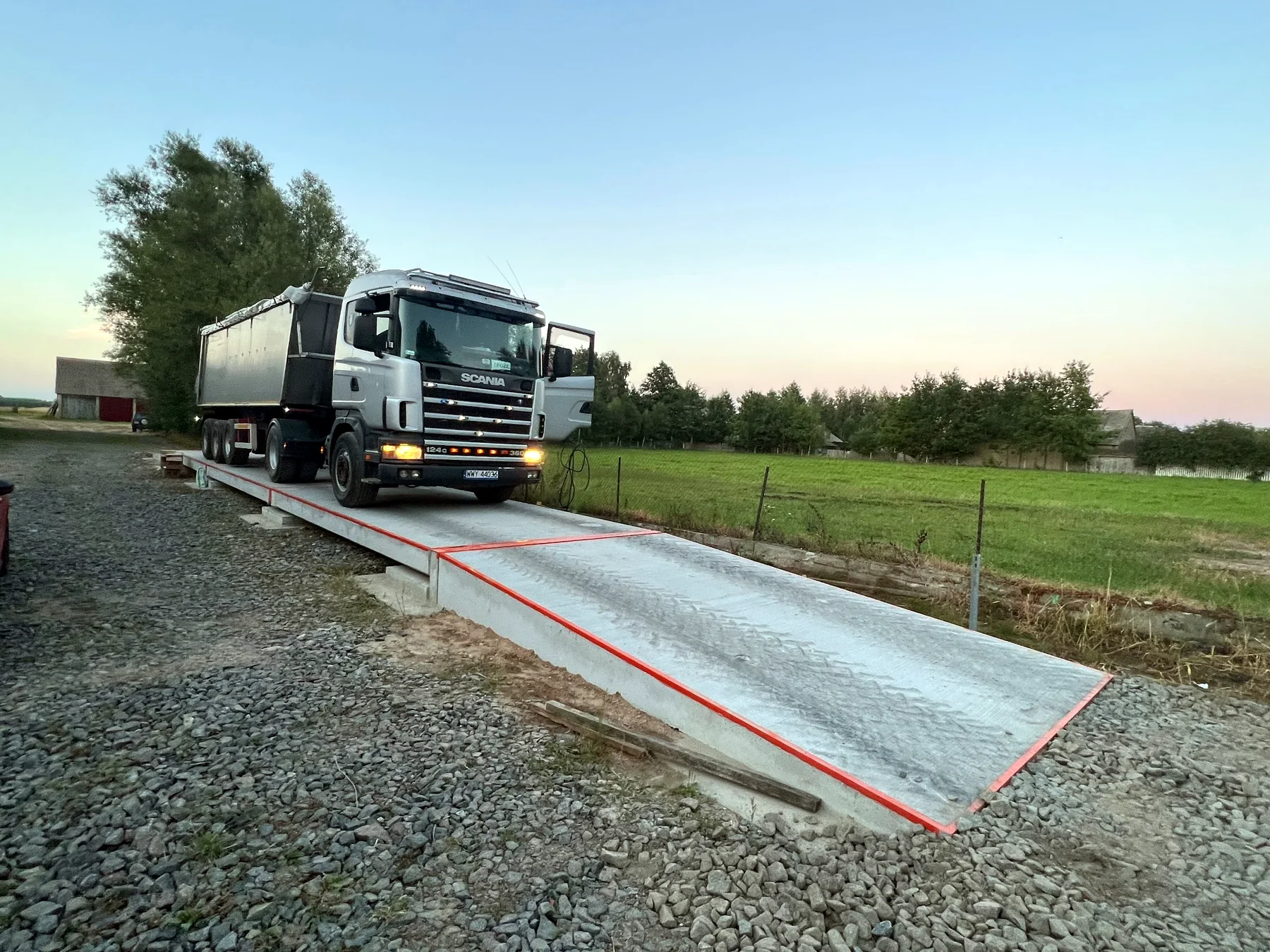

Realizacja wagi samochodowej najazdowej 60 t NIRWAG
NAJAZDOWA

Realizacje Premium N

Gotowe stanowiska z pojazdami, gospodarstwa i przemysł.

Zobacz zdjęcia →

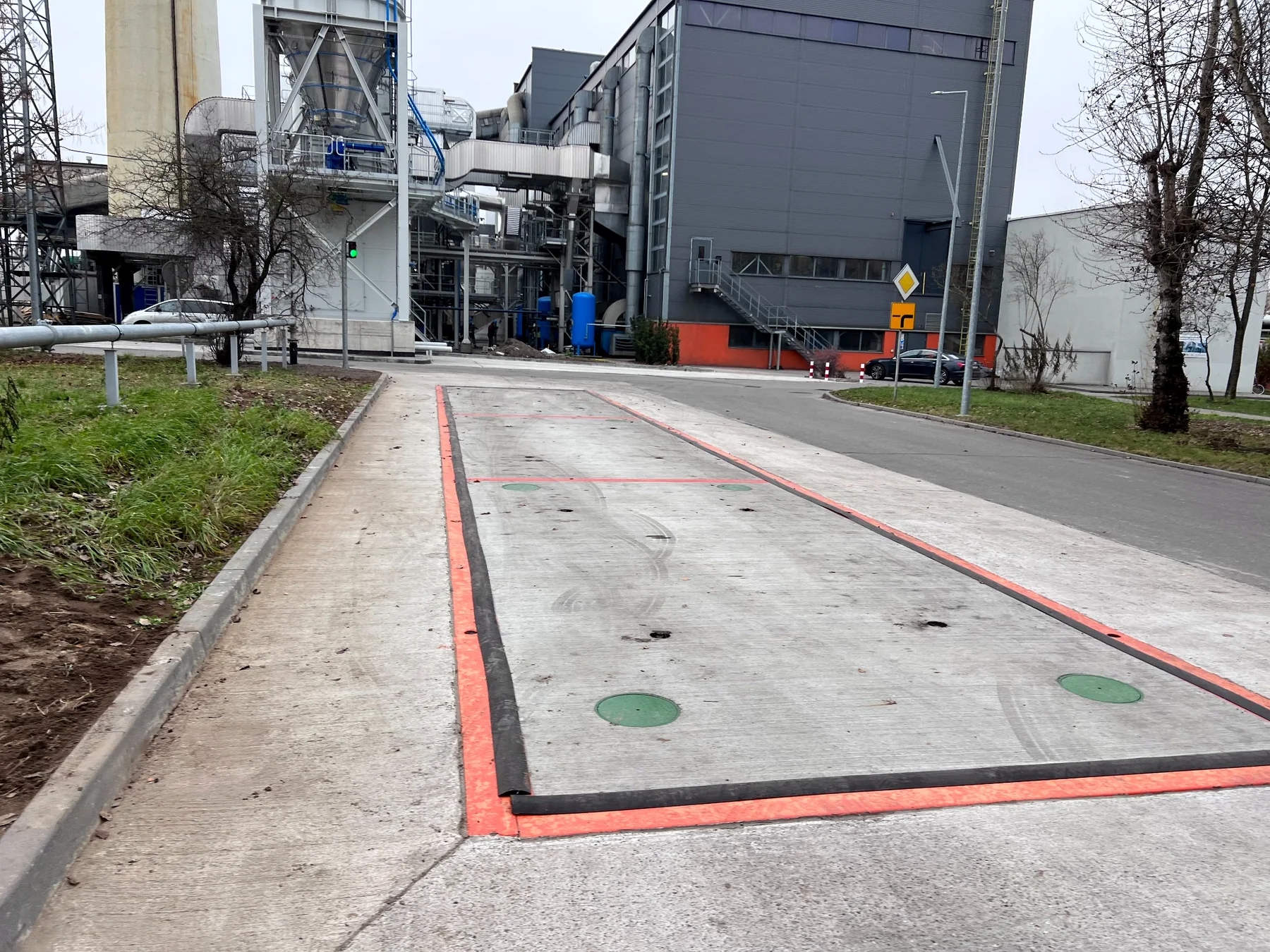

Realizacja wagi samochodowej zagłębionej 60 t NIRWAG
ZAGŁĘBIONA

Realizacje Premium Z

Pomost na poziomie placu i zastosowania przemysłowe.

Zobacz zdjęcia →

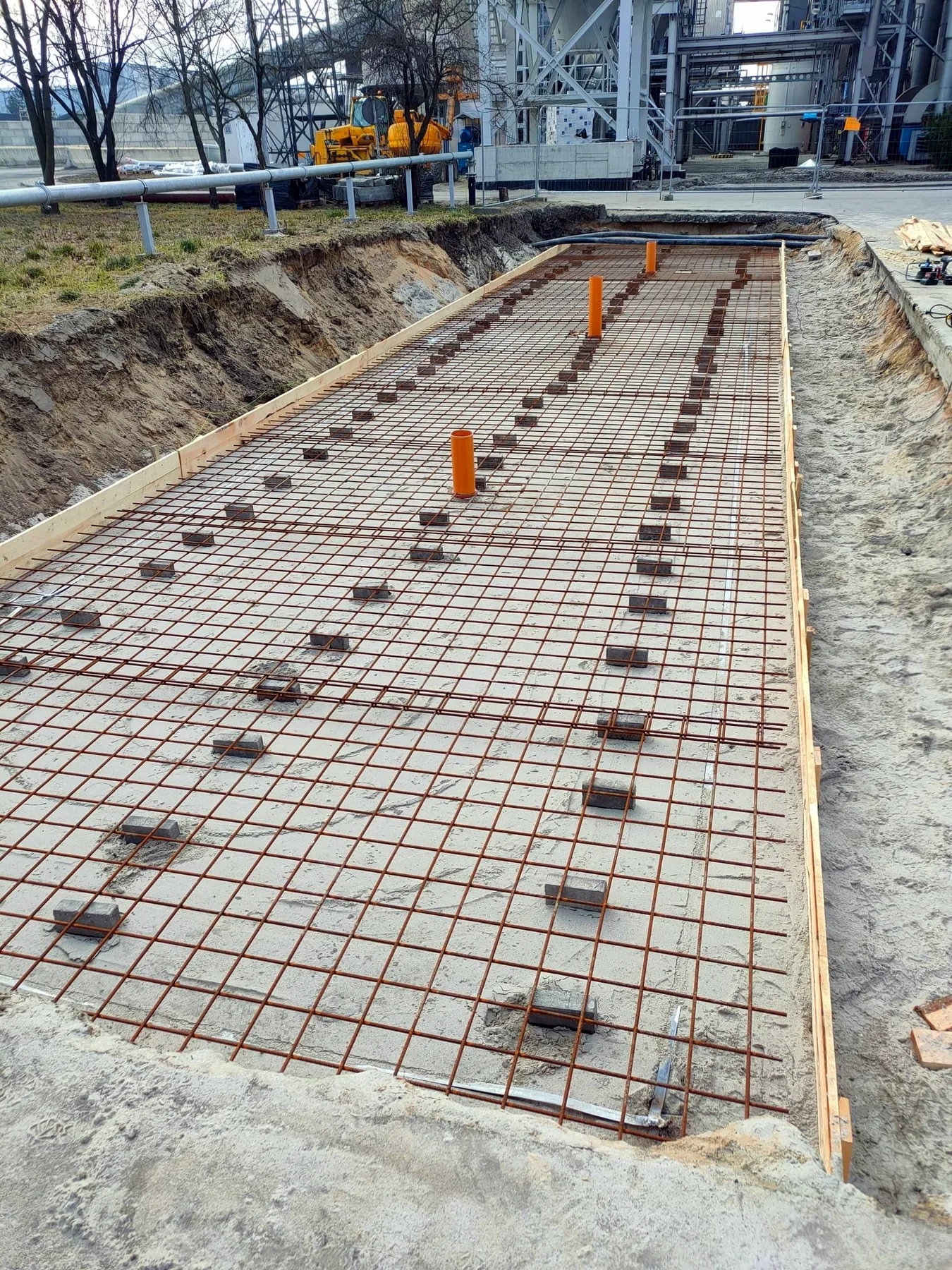

Budowa fundamentu pod wagę samochodową NIRWAG
BUDOWA

Montaż krok po kroku

Fundament, zbrojenie, prefabrykaty i uruchomienie.

Zobacz proces →

Najazdowa czy zagłębiona?

Wyślij lokalizację i zdjęcia miejsca. Dobierzemy wariant posadowienia, elektronikę i zakres prac — również przygotowanie podłoża.

Pakiety z ceną i zakresem dostawy: PREMIUM 12 m — najazdowa → oraz PREMIUM 18 m — zagłębiona →.

BAZA WIEDZY

Dowiedz się więcej przed wyborem rozwiązania.

Wszystkie poradniki
OPCJA DODATKOWA · OSOBNA WYCENA

Podgrzewane pomosty i najazdy

Ogrzewanie pomaga ograniczać oblodzenie i nawarstwianie się śniegu. Może działać automatycznie i współpracować z EASYWag / WAGOMAT-em — po doborze konstrukcji, wyposażenia i sterowania do stanowiska.

Poznaj opcję zimową
